一、概述

由于中壓電網（3～66kV）的一些特殊性，常規避雷器對各類操作過電壓不敏感，起不到保護作用。組合式過電壓保護器是解決這一難題而生產的產品。該類產品采用四星型接法，設置公共中性點，不但可以降低相間過電壓，而且相對地保護水平也有質的提高，起到了對真空開關操作過電壓的限制。本公司產品為復合絕緣式，結構小巧緊湊、整體全封閉成型；選用金屬氧化物閥片，工作特性高、安全方便；特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內。

 二、用途及執行標準

 本產品使用于交流中壓3～66kV電力系統，用于防止主要由真空開關產生的操作過電壓對電力設備的損害，同時兼有防雷功能。

我公司產品技術標準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、JB/T9672-2005《有串聯間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配置》、JB/T10496-2005《三相組合式無間隙金屬氧化物避雷器》等上述標準生產過電壓保護器產品。

主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制雷電過電壓和操作過電壓，對電器設備起到可靠的保護作用。

三、結構特點和安裝尺寸

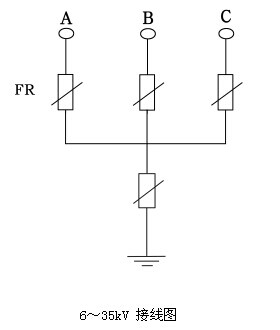

  本產品結構采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地。

產品下端有接地線，其余三相分別接被保護電氣設備的Ａ、Ｂ、Ｃ即可。

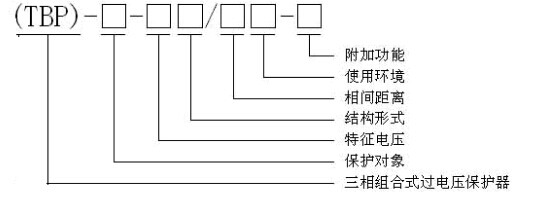

四、型號說明

保護對象：A — 電機型   B － 電站型（并通用于常規配電領域）   C — 電容型

特征電壓：有間隙產品為額定電壓，包括3.8、7.6、12.7、42

          無間隙產品為系統電壓，包括3、 3.15*、6、6.3*、10、10.5*、35*

         （其中帶*的為電機型）

結構型式： F — 復合外套整體密封間隙，不標表示不帶間隙

Ⅰ— 正方型底座  Ⅱ — 長方型底座（或不特別標明）    T — T型底座

相間距離：包括85、131、150、200、310、630等

使用地點：N — 僅用于柜內             IN — 戶內使用

          W1— 戶內用，帶電纜         W2 — 戶外用，不帶電纜

          GY— 僅用于高海拔地區

附加功能：J — 帶計數器               IM — 帶智能監測儀

五、訂貨須知

 訂貨時請按標準寫清型號，如有特殊要求，請?jiān)谟嗀浐贤性敿?xì)提出。
